Автоматика для ворот

AN-Motors — торговая марка, принадлежащая Группе компаний «АЛЮТЕХ». Под торговой маркой AN-Motors представлена воротная и роллетная автоматика, шлагбаумы, аксессуары.

Автоматика AN-Motors отличается надежностью эксплуатации, удобством монтажа, настроек и управления, а также доступностью цен. Автоматика AN-Motors уже более пяти лет производится по заказу Группы компаний «Алютех». Производители автоматики AN-Motors обладают современным технологическим оборудованием, обеспечивают высокий уровень контроля качества.

Качество и надежность автоматики AN-Motors подтверждены результатами комплексных тестирований на базе испытательного участка ГК «АЛЮТЕХ», выходного контроля качества каждой партии товара на территории заводов-производителей, а также эксплуатацией в реальных условиях.

ГК «АЛЮТЕХ» предоставляет гарантию на воротную автоматику AN-Motors в течение 24 месяцев при соблюдении условий эксплуатации.

Marantec — ведущий немецкий производитель воротной автоматики и систем управления. Продукция Marantec разрабатывается и производится в Германии. Каждый привод протестирован на реальных воротах в собственном испытательном центре Marantec, а также сертифицирован признанными независимыми институтами.

Автоматика Marantec отвечает всем законодательным нормам в области безопасности, что подтверждено соответствующими документами.

Автоматика Marantec – это лучший выбор для желающих установить надежную автоматику немецкого производителя, которая отличается оригинальным современным дизайном, широкими функциональными возможностями и стабильно высоким качеством.

ГК «АЛЮТЕХ» предоставляет гарантию на воротную автоматику Marantec в течение 5 лет при соблюдении условий эксплуатации.

Приводы для гаражных ворот серии ASG (AN-Motors)

Серия ASG — оптимальный вариант для автоматизации секционных гаражных ворот площадью до 16 м2.

Приводы серии ASG/KIT отличаются стабильностью и надежностью эксплуатации. На сегодня являются наиболее оптимальным вариантом для автоматизации гаражных ворот по наиболее конкурентной стоимости.

Поставляются в комплектах, включающих все необходимое для автоматизации гаражных ворот:

Комплект ASG600/3KIT-L

—

для гаражных ворот площадью до 8,4 м2 и высотой до 2,7 м

111

Комплект ASG1000/3KIT-L

—

для гаражных ворот площадью до 13,5 м2 и высотой до 2,7 м

125

Комплект ASG1000/4KIT

—

для гаражных ворот площадью до 16,0 м2 и высотой до 3,4 м

143


Особенности и преимущества
Удобство эксплуатации	Управление воротами с помощью миниатюрного пульта	Комфорт в эксплуатации автоматизированных гаражных ворот
Удобство эксплуатации	Поставка в комплекте с рейкой и пультом Расположение кнопок программирования на корпусе привода	Простой монтаж, настройка, программирование и обслуживание
Безопасность	Встроенная система обнаружения препятствий	Моментальная остановка ворот в случае наезда на препятствие (человека, машину, животное)
	Система внешней и внутренней разблокировки	Переход на ручное управление воротами в случае отсутствия электроэнергии
	Возможность подключения устройств управления и безопасности	Обеспечение дополнительной безопасности
Надежность	Плавный пуск и остановка	Увеличение срока службы ворот и автоматики
Надежность	Механические части привода, выполненные из металла	Гарантия надежности и долговечности автоматики
Функциональность	Встроенная лампа	Обеспечение дополнительного освещения гаража
Функциональность	Функции автозакрытия ворот	Отсутствие необходимости подавать дополнительную команду на закрытие

Комплект поставки

Электромеханический привод ASG600 / ASG1000 со встроенным блоком управления и радиоприемником
Цельная металлическая цепная направляющая рейка
Пульты дистанционного управления 4-х канальные – 2шт.
Универсальный монтажный набор
Руководство по монтажу и эксплуатации на русском языке

Технические характеристики	ASG600 / 3KIT-L	ASG1000 / 3KIT-L	ASG1000 / 4KIT
Площадь ворот (макс., м2)	8,4	13,5	16
Высота ворота (макс., м)	2,7	2,7	3,4
Интенсивность, циклов в час	7	9	6
Тяговое усилие (макс., Н)	600	1000	1000

Дополнительные аксессуары к серии ASG

AT-4

Пульт

DIP

Радиокодоваяклавиатура

P5103

Фотоэлементы


RM0104-4500 (трос 4,5 м)	RM0104-6000 (трос 6 м)
Комплект механизма разблокировки

A-box

Комплекткоммутационный

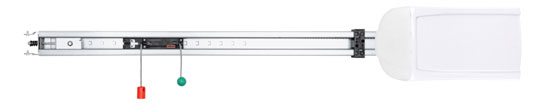

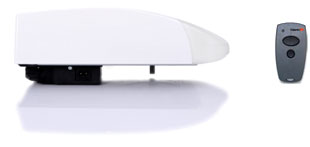

Приводы для гаражных ворот Comfort 270, Comfort 280

Мощные и скоростные приводы в стильном белом корпусе

Поставляются в комплектах, включающих все необходимое для автоматизации гаражных ворот:

Привод Comfort 270

—

для гаражных ворот площадью до 12,6 м2

170

Привод Comfort 280

—

для гаражных ворот площадью до 15,0 м2

205


Особенности и преимущества
Разработаны и произведены компанией Marantec (Германия) — каждый привод протестирован в собственном испытательном центре производителя, сертифицирован признанными независимыми институтами и отвечает требованиям международных стандартов. Функция скоростного открытия и закрытия ворот (на 50% быстрее обычных приводов) — повышают пропускную способность ворот, экономят тепло в гаражном помещении за счет более короткого цикла открытия / закрытия. Смотреть flash-фильм Поддерживают энергосберегающие технологии — экономно расходуют электроэнергию и снижают потребление в режиме ожидания до минимума.
Полезные конструктивные особенности	Встроенная светодиодная лампа	Яркое освещения гаража Длительный срок службы Экономия до 90% электроэнергии по сравнению с обычными лампами накаливания Управляется с помощью пульта
Полезные конструктивные особенности	ЖК-дисплей на корпусе	Визуализация программирования привода и состояния системы
Безопасность эксплуатации	Амперометрическая система защиты на открытие и закрытие	Обеспечение мгновенной остановки и реверса ворот в случае появления в зоне движения человека или машины
	Система аварийной разблокировки	Переход на ручное управление воротами в случае отсутствия электроэнергии
	Подключение дополнительных устройств безопасности (фотоэлементов, оптосенсоров)	Обеспечение дополнительной безопасности
Надежность и долговечность	Плавный пуск и остановка ворот	Обеспечение практически бесшумного движения ворот
Надежность и долговечность	Функция обратного реверса при достижении положения «Закрыто»	Увеличение срока службы привода и ворот
Функциональные возможности	Настройка скорости движения ворот	Максимальная автоматизация работы системы
	Функция автоматического закрытия	Управление циклом открытия/закрытия одним нажатием кнопки пульта
	Встроенный счетчик циклов	Установка интервалов сервисного обслуживания привода
	Подключение дополнительныхаксессуаров, модулей расширения, резервных источников питания	Практически безграничное расширение функциональности привода: управление приводом с помощью кнопочной панели из помещения ограничение доступа в гараж с помощью радиокодовой клавиатуры

Комплект поставки

Привод для гаражных секционных ворот со встроенным блоком управления
Встраиваемый радиоприемник Digital 168, 433MГц Multi-Bit
Пульт дистанционного управления Digital 302 двухканальный
Универсальный монтажный набор
Руководство по монтажу и эксплуатации на русском языке

Технические характеристики	Comfort 270	Comfort 280
Площадь ворот (макс., м2)	12,6	15
Вес ворот (кг)	185	220
Скорость (макс., мм/с)	235	180
Интенсивность, циклов в день	32	60
Потребляемая мощность в режиме ожидания (Вт)	4	4
Осветительное устройство	1х4 LED	1х8 LED
Тяговое усилие (макс., Н)	850	1100

Тип приводной рейки (цепная или ременная) вы можете выбрать самостоятельно

Длина рейки подбирается в зависимости от высоты автоматизируемых ворот

Цепная рейка	Длина, мм	Максимальная высота автоматизируемых ворот, мм	цена, руб.
SK 11-SL	3 080	2 280	54
SK 12-SL	3 330	2 500	66
SK 13-SL	4 090	3 085	87

Ременная рейка	Длина, мм	Максимальная высота автоматизируемых ворот, мм	цена, руб.
SZ 11-SL	3 080	2 280	65
SZ 12-SL (RU)	3 530	2 700	77
SZ 13-SL	4 090	3 085	107

Дополнительные аксессуары для приводов Comfort 270, Comfort 280

Digital 302-313

Пульты ДУ

Digital 323

Пульт ДУ автомобильный

Digital 339.2, 343.2

Приемники блока ДУ

Command 107

Панель управления кнопочная

Special 630

Фотоэлементы

Protect-Switch 190

Protect-Switch 190

Special 302

Трос разблокировки

Special 104

Удлинительная тяга

Command 108

Устройство для
настройки блока
управления привода

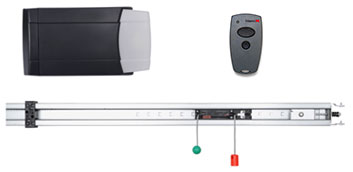

Приводы для гаражных ворот Comfort 50, Comfort 60, Comfort 60L

Качественные немецкие приводы по привлекательной цене

Поставляются в комплектах, включающих все необходимое для автоматизации гаражных ворот:

Комплект Comfort 50

—

для гаражных ворот площадью до 7,5 м2 и высотой до 2,7 м

158

Комплект Comfort 60

—

для гаражных ворот площадью до 9,0 м2 и высотой до 2,7 м

179

Комплект Comfort 60L

—

для гаражных ворот площадью до 9,0 м2 и высотой до 3,085 м

194


Особенности и преимущества
Разработаны и произведены компанией Marantec (Германия) – каждый привод протестирован в собственном испытательном центре производителя, сертифицирован признанными независимыми институтами и отвечает требованиям международных стандартов. Поставляются в комплекте с пультом и направляющей рейкой – все необходимое для автоматизации гаражных ворот в одном комплекте. Отличаются конкурентной стоимостью при сохранении функциональности и надежности системы.
Полезные конструктивные особенности	Встроенная светодиодная лампа	Яркое освещения гаража Длительный срок службы Экономия до 90% электроэнергиипо сравнению с обычными лампами накаливания Управляется с помощью пульта
Полезные конструктивные особенности	Наличие на корпусе светодиодных индикаторов	Визуализация программирования привода и состояния системы
Безопасность эксплуатации	Амперометрическая система защиты на открытие и закрытие	Обеспечение мгновенной остановки и реверса ворот в случае появления в зоне движения человека или машины
	Система аварийной разблокировки	Переход на ручное управление воротами в случае отсутствия электроэнергии
	Подключение дополнительных устройств безопасности (фотоэлементов, оптосенсоров)	Обеспечение дополнительной безопасности
Надежность и долговечность	Плавный пуск и остановка ворот	Обеспечение практически бесшумного движения ворот
Надежность и долговечность	Функция обратного реверса при достижении положения «Закрыто»	Увеличение срока службы привода и ворот
Функциональные возможности	Настройка скорости движения ворот	Максимальная автоматизация работы системы
	Функция автоматического закрытия	Управление циклом открытия/закрытия одним нажатием кнопки пульта
	Подключение дополнительныхаксессуаров (кнопочная панель,радиокодовая клавиатура)	Расширение функциональности

Комплект поставки

Привод для гаражных секционных ворот со встроенным блоком управления
Встраиваемый радиоприемник Digital 168, 433MГц Multi-Bit
Ременная направляющая рейка:
- стандартная рейка SZ-12SL в составе комплектов Comfort 50, Comfort 60
- удлиненная рейка SZ-13SL в составе комплектов Comfort 60L
Пульт дистанционного управления Digital 302 двухканальный
Универсальный монтажный набор
Руководство по монтажу и эксплуатации на русском языке

Технические характеристики	Comfort 50	Comfort 60	Comfort 60 L
Площадь ворот (макс., м2)	7,5	9,0	9,0
Вес ворот (кг)	110	130	130
Высота ворота (макс., м)	2,7	2,7	3,085
Скорость (макс., мм/с)	160	160	160
Интенсивность, циклов в день	16	16	16
Потребляемая мощность в режиме ожидания (Вт)	8	8	8
Осветительное устройство	1x4 LED	1x4 LED	1x4 LED
Мощность осветительного устройства (лм, Вт)	80 (20)	80 (20)	80 (20)
Тяговое усилие (макс., Н)	550	650	650

Дополнительные аксессуары для приводов Comfort 50, Comfort 60, Comfort 60L

Digital 302-313

Пульты ДУ

Digital 323

Пульт ДУ автомобильный

Digital 339.2, 343.2

Приемники блока ДУ

Command 107

Панель управления кнопочная

Special 630

Фотоэлементы

Protect-Switch 190

Protect-Switch 190

Special 302

Трос разблокировки

Special 104

Удлинительная тяга

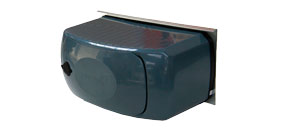

Приводы для промышленных ворот серии ASI (AN-Motors)

Серия ASI — доступные и надежные приводы для автоматизации промышленных секционных ворот площадью до 30 м2.

Поставляются в комплектах, включающих все необходимоедля автоматизации промышленных ворот:

Комплект ASI50KIT

—

для промышленных ворот площадью до 18 м2

321

Комплект ASI100KIT

—

для промышленных ворот площадью до 30 м2

445


Особенности и преимущества
Обладают наиболее востребованными для промышленных ворот функциями: Ручная механическая разблокировка Аварийное ручное управление с помощью цепи
Удобство эксплуатации	Ручная механическая раздлокировка редуктора	Возможность управления воротами вручную Обслуживание ворот без демонтажа привода
	Аварийное управление с помощью цепи	Управление воротами в случае отсутствия электроэнергии
	Кнопки управления и выключатель сети на корпусе блока управления	Удобство в управлении промышленными воротами
	Вертикальное и горизонтальное рабочее положение	Адаптация к любым монтажным ситуациям
Безопасность	Самоблокирующийся редуктор	Предотвращение несанкционированного открытия ворот
Безопасность	Возможность подключения устройств безопасности (оптосенсоров, фотоэлементов, контакта калитки и др.)	Обеспечение дополнительной безопасности эксплуатации промышленных ворот
Надежность	Электромеханические концевые выключатели выключателям	Надежное и точное позиционирование открытого и закрытого положения ворот
Надежность	Корпус привода выполнен из прочного алюминиевого сплава с большим количеством ребер	Обеспечение высокой теплоотдачи электродвигателя, защита от перегрева
Функциональные возможности	Автоматическое закрытие ворот Выбор режима управления	Максимальная автоматизация работы системы
Функциональные возможности	Возможность подключения наиболее востребованных аксессуаров	Расширение функциональности

Комплект поставки ASI50KIT

Электромеханический однофазный привод ASI50 с цепью (10 м) ручного аварийного управления и набором кабелей подключения
Внешний блок управления
Руководство по монтажу и эксплуатации на русском языке
Монтажный набор согласно руководству по монтажу и эксплуатации

Комплект поставки ASI100KIT

Электромеханический трехфазный привод ASI100 с цепью (10 м) ручного аварийного управления и набором кабелей подключения
Внешний блок управления со встроенным радиоприемником и кнопочной панелью
Руководство по монтажу и эксплуатации на русском языке
Монтажный набор согласно руководству по монтажу и эксплуатации

Технические характеристики	ASI50KIT	ASI100KIT
Питание от электросети	230В 1~	400В 3~
Максимальный вес створки ворот	260 кг	500 кг
Максимальная площадь ворот	18 м2	30 м2
Номинальный крутящий момент	50 Нм	100 Нм
Степень защиты оболочки	IP43	IP43
Интенсивность работы	25%	60%

Дополнительные аксессуары к серии ASI

AT - 4

Пульт

DIP

Радиокодовая
клавиатура

AR-1-500

Внешний
радиоприемник

P5103

Фотоэлементы

F5000 / F5002

Проблесковая лампа

A-box OSE

Комплект оптосенсоров
с коммутационным набором

ACH

Цепь

SA-S/4

Адаптер на вал
диаметром 31,75 мм

A-box

Комплект коммутационный

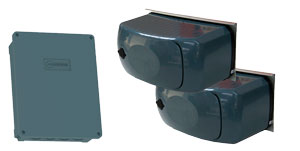

Комплекты для промышленных ворот STA

Оптимальное европейское решение для автоматизации промышленных ворот

Поставляются в комплектах, включающих все необходимоедля автоматизации промышленных ворот:

Комплект STAWC 230V/1PH

—

для промышленных ворот площадью до 18 м2

436

Комплект STAC 400V/3PH

—

для промышленных ворот площадью до 30 м2

527


Особенности и преимущества
Разработаны и произведены компанией Marantec (Германия) – каждый привод протестирован в собственном испытательном центре производителя, сертифицирован признанными независимыми институтами и отвечает требованиям международных стандартов. Наличие наиболее востребованных в промышленных приводах функций для максимального комфорта в эксплуатации Конкурентная стоимость при сохранении функциональности и надежности системы.
Полезные конструктивные особенности	Разблокировка редуктора	Возможность управления воротами вручную Обслуживание ворот без демонтажа привода
Полезные конструктивные особенности	Аварийное управление с помощью цепи	Управление воротами в случае отсутствия электроэнергии
Адаптация к агрессивным условиям эксплуатации	Широкий диапазон рабочих температур	Возможность эксплуатации в неотапливаемых помещениях с температурой до –25°C
Адаптация к агрессивным условиям эксплуатации	Высокий показатель степени защиты корпуса от пыли и влаги (IP)	Возможность эксплуатации в помещениях с повышенной влажностью (например, на автомобильных мойках)
Безопасность	Самоблокирующийся редуктор	Предотвращение несанкционированного открытия ворот
Безопасность	Подключение устройств безопасности (оптосенсоров, фотоэлементов и др.)	Обеспечение дополнительной безопасности эксплуатации промышленных ворот
Функциональные возможности	Управление воротами в ручном или импульсном режиме с помощью трехкнопочной панели	Простое решение для управления промышленными воротами
Функциональные возможности	Подключение модуля расширения	Расширение функциональности: Организация светофорного регулирования Функция автозакрытия Управление освещением

Комплект поставки

Привод со встроенным блоком управления
Панель управления трехкнопочная
Цепь аварийного ручного подъема
Кронштейн для крепления
Питающий кабель
Шпонка для сплошного вала
Руководство по монтажу и эксплуатации на русском языке

Технические характеристики	STAWC	STAC
Питание (В)	230В 1~	400В 3~
Площадь ворот (макс., м2)	18	30
Вес ворот (кг)	260	455
Интенсивность (%)	25	60
Степень защиты оболочки (IP)	65	65
Диапазон рабочих температур	–25 ° С …+60 ° С	–25 ° С …+60 ° С
Мощность (Вт)	370	370

Дополнительные аксессуары к серии ASI

Optokit

Комплект оптосенсоров
с коммутационным набором

Digital 302-313

Пульты ДУ

Digital 339.2, 343.2

Приемники блока ДУ

P5103

Фотоэлементы

F5000 / F5002

Проблесковая лампа

A-box

Комплект коммутационный

Приводы для промышленных ворот Dynamic

Проверенная временем классическая линейка приводов для промышленных ворот

Поставляются в комплектах:

Привод Dynamic xs.plus 1 PH

—

для промышленных ворот площадью до 17 м2

636

Привод Dynamic xs.plus 3 PH

—

для промышленных ворот площадью до 37 м2

694

Привод Dynamic xs.base 3 PH

—

для промышленных ворот площадью до 37 м2

581


Особенности и преимущества
Разработаны и произведены компанией Marantec (Германия) – каждый привод протестирован в собственном испытательном центре производителя, сертифицирован признанными независимыми институтами и отвечает требованиям международных стандартов. Наличие наиболее востребованных в промышленных приводах функций для максимального комфорта в эксплуатации Сбалансированная серия — от простой базовой версии мощного привода Dynamic xs.base с широким диапазоном применяемости до многофункциональных вариантов приводов Dynamic xs.plus, различных по мощности, интенсивности и другим ключевым характеристикам.
Полезные конструктивные особенности	Разблокировка редуктора (для версии xs.plus)	Возможность управления воротами вручную Обслуживание ворот без демонтажа привода
Полезные конструктивные особенности	Аварийное управление с помощью цепи	Управление воротами в случае отсутствия электроэнергии
Безопасность	Самоблокирующийся редуктор	Предотвращение несанкционированного открытия ворот
Безопасность	Подключение устройств безопасности (оптосенсоров, фотоэлементов, сигнальных ламп, индукционной петлии др.) (для версии xs.plus)	Обеспечение дополнительной безопасности эксплуатации промышленных ворот
Функциональные возможности	Управление воротами с помощью кнопок внешнего блока управления ручном режиме – в присутствие оператора или в импульсном режиме (для версии xs.plus)	Удобное решение для управления промышленными воротами
Функциональные возможности	Управление воротами с помощью кнопочной панели с ключом в ручном режиме – в присутствие оператора (для версии xs.base)
Адаптация к агрессивным условиям эксплуатации	Широкий диапазон рабочих температур	Возможность эксплуатации в неотапливаемых помещениях с температурой до –20°C
Адаптация к агрессивным условиям эксплуатации	Высокий показатель степени защиты корпуса от пыли и влаги (IP)	Возможность эксплуатации в помещениях с повышенной влажностью (например, на автомобильных мойках)

Обязательный комплект поставки *

Для версии xs.base

Привод со встроенным блоком управления
Панель управления трехкнопочная Command 613
Упор против проворачивания
Адаптер привода под вал 25,4 мм или 31,75 мм
Цепь аварийного ручного подъема
Руководство по монтажу и эксплуатации на русском языке

Для версии xs.plus

Привод
Блок управления внешний с кнопками управления
Соединительный кабель к блоку управления
Упор против проворачивания
Адаптер привода под вал 25,4 мм или 31,75 мм
Цепь аварийного ручного подъема
Руководство по монтажу и эксплуатации на русском языке
*Имитатор SKS – необходим для работы привода без оптосенсоров

* Все элементы системы автоматизации промышленных ворот поставляются отдельно

Технические характеристики	Dynamic xs.plus 1PH	Dynamic xs.plus 1PH	Dynamic xs.plus 1PH
	230, 1~	400, 3~	400, 3~
Площадь ворот (макс., м2)	17	37	37
Вес ворот (кг)	250	550	550
Интенсивность (%)	25	60	60
Степень защиты оболочки (IP)	65	65	65
Диапазон рабочих температур	–20 ° С …+60 ° С	–20 ° С …+60 ° С	–20 ° С …+60 ° С
Мощность (Вт)	370	370	370

Аксессуары для промышленных приводов Dynamic xs.base

Command 613

Панель управления
трехкнопочная

Адаптеры на вал
31,75 мм и 40 мм

Цепь аварийного
подъема

Цепные передачи

Аксессуары для промышленных приводов Dynamic xs.plus

Command 613

Панель управления
трехкнопочная

Digital 180

Приемник блока
управления

Control 401

Блок управления
для индукционной петли

Имитатор SKS

Для работы привода
без оптосенсоров

Комплект оптосенсоров
с оптическим датчиком
и модулем подключения

Адаптеры на вал
31,75 мм и 40 мм

Цепь аварийного
подъема

Цепные передачи
Digital 302-313

Пульты ДУ

Digital 323

Пульт ДУ
автомобильный

Digital 339.2, 343.2

Приемники блока ДУ

Special 630

Фотоэлементы

Сигнальные лампы

(красная и зеленая)
– для использования
в качестве свеофора

Приводы для откатных ворот серии ASL (AN-Motors)

Серия ASL — оптимальное решение по привлекательной цене для автоматизации как частных ворот со средней интенсивностью использования, так и промышленных откатных ворот весом до 2000 кг интенсивностью 50%.

Поставляются в комплектах ASL500KIT, ASL1000KIT и ASL2000KIT:

Комплект ASL500KIT

—

для откатных ворот весом до 500 кг

177

Комплект ASL1000KIT

—

для откатных ворот весом до 1000 кг

206

Комплект ASL2000KIT

—

для откатных ворот весом до 2000 кг
и интенсивностью эксплуатации 50%

265


Особенности и преимущества
Удобство эксплуатации	Управление с помощью миниатюрного пульта	Комфорт в эксплуатации автоматизированных откатных ворот
Удобство эксплуатации	Возможность аварийной разблокировки ключом	Возможность управления воротами вручную в случает отсутствия электроэнергии
Безопасность	Настройка усилия двигателя	Безопасность вероятного контакта движущейся створки ворот с препятствием (человеком, машиной и др.)
	Самоблокирующийся редуктор	Предотвращение несанкционированного открытия ворот
	Возможность подключения устройств управления и безопасности	Обеспечение дополнительной безопасности эксплуатации откатных ворот
Надежность	Механические части привода выполнены из металла	Обеспечение дополнительной безопасности эксплуатации откатных ворот
	Самовосстанавливающийся термопредохранитель	Защита электродвигателя от перегрева
	Ударопрочный корпус	Защита от деформаций и внешнего воздействия
Функциональность	Функция торможения после достижения конечного положения ворот	Снятие нагрузки с редуктора Гарантия остановки ворот в нужном положении (даже при использовании тяжелых ворот с большим моментом инерции)
	Функция максимального усилия в начале движения	Обеспечение работы двигателя в условиях низких температур, когда возможно подмораживание створки
	Настройка частичного открытия (режим калитки)	Открытие ворот на заданную ширину для прохода пешехода
	Функция автоматического закрытия	Управление циклом открытия/закрытия одним нажатием кнопки пульта

Комплект поставки

Электромеханический привод серии ASL со встроенным блоком управления и радиоприемником
Пульт дистанционного управления с динамическим кодом – 2 шт.
Руководство по монтажу и эксплуатации на русском языке
Монтажный набор согласно руководству по монтажу и эксплуатации

Технические характеристики	ASL500KIT	ASL500KIT	ASL1000KIT
Питание от электросети	≈230В / 50 Гц	≈230В / 50 Гц	≈230В / 50 Гц
Максимальный вес створки ворот	500 кг	1000 кг	2000 кг
Максимальный крутящий момент	20 Hм	27 Hм	45 Hм
Максимальное тяговое усилие	500 Н	700 Н	1100 Н
Степень защиты оболочки	IP44	IP44	IP44
Интенсивность работы	25%	25%	50%

Дополнительные аксессуары к серии ASL

AT-4

Пульт

DIP

Радиокодовая клавиатура

AR-1-500

Внешний радиоприемник

P5103

Фотоэлементы

AH90

Обогревательный элемент

F5000 / F5002

Проблесковая лампа

Приводы для распашных ворот серии ASW распашные (AN-Motors)

Серия ASW — это линейные и рычажные приводы для распашных ворот по привлекательной цене.
Комплекты ASW5000KIT — идеальное решение для средних и тяжелых по весу частных ворот со средней интенсивностью эксплуатации. Надежные и долговечные, приводы ASW5000 адаптированы к условиям эксплуатации стран СНГ – не боятся перепадов напряжения и прекрасно функционируют в регионах с повышенной ветровой нагрузкой.

Поставляются в комплекте:

Комплект ASW5000KIT

—

для распашных ворот весом створки до 500 кг и шириной створки до 5 м

330


Особенности и преимущества
Удобство эксплуатации	Управление с помощью миниатюрного пульта	Комфорт в эксплуатации автоматизированных распашных ворот
Удобство эксплуатации	Возможность аварийной разблокировки ключом	Управление воротами вручную в случае отсутствия электроэнергии
Безопасность	Настройка усилия двигателя	Безопасность возможного контакта движущейся створки ворот с препятствием (человеком или машиной)
Надежность	Использование к конструкции планетарного редуктора	Гарантия износостойкости и длительного срока эксплуатации
	Прочный алюминиевый корпус	Защита от деформаций и внешнего воздействия
	Уплотнители и герметичные кабельные вводы	Гарантия надежной изоляции от попадания влаги и пыли
	Самовосстанавливающийся термопредохранитель	Защита электродвигателя от перегрева
Функциональные возможности	Настройка частичного открытия (режим калитки)	Открытие ворот на заданную ширину для прохода пешехода
Функциональные возможности	Функция автоматического закрытия	Управление циклом открытия/закрытия одним нажатием кнопки пульта

Комплект поставки

Линейный привод ASW5000 – 2 шт.
Блок управления со встроенным радиоприемником
Руководство по монтажу и эксплуатации на русском языке
Монтажный набор согласно руководству по монтажу и эксплуатации

Технические характеристики	ASW5000KIT
Питание от электросети	?230В / 50 Гц
Максимальный вес створки ворот	500 кг
Максимальная ширина створки ворот	5 м
Максимальное тяговое усилие	3000 Н
Степень защиты оболочки	IP54
Интенсивность работы	25%

Дополнительные аксессуары к серии ASI

AT - 4

Пульт

DIP

Радиокодовая
клавиатура

P5103

Фотоэлементы

F5000 / F5002

Проблесковая лампа

Приводы для распашных ворот серии ASW рычажные (AN-Motors)

Серия ASW — это линейные и рычажные приводы для распашных ворот по привлекательной цене.
Комплекты ASW4000KIT — оптимальное решение для средних по весу частных ворот со средней интенсивностью эксплуатации. Надежные и долговечные, приводы ASW4000 просты в установке и неприхотливы к условиям эксплуатации.

Поставляются в комплекте:

Комплект ASW4000KIT

—

для распашных ворот весом створки до 400 кг и шириной створки до 4 м

330


Особенности и преимущества
Удобство эксплуатации	Управление с помощью миниатюрного пульта	Комфорт в эксплуатации автоматизированных распашных ворот
Удобство эксплуатации	Возможность аварийной разблокировки ключом	Возможность управления воротами вручную в случае отсутствия электроэнергии
Безопасность	Настройка усилия двигателя	Безопасность возможного контакта движущейся створки ворот с препятствием (человеком или машиной)
Безопасность	Самоблокирующийся редуктор	Обеспечивает надежное позиционирование створок ворот в конечных положениях
Надежность	Корпус из ударопрочного пластика	Обеспечение защиты от деформаций и внешнего воздействия
	Уплотнители и герметичные кабельные вводы	Гарантия надежной изоляции от попадания влаги и пыли
	Самовосстанавливающийся термопредохранитель	Защита электродвигателя от перегрева
Функциональные возможности	Настройка частичного открытия (режим калитки)	Открытие ворот на заданную ширину для прохода пешехода
Функциональные возможности	Функция автоматического закрытия	Управление циклом открытия/закрытия одним нажатием кнопки пульта

Комплект поставки

Рычажный привод серии ASW4000 – 2 шт.
Блок управления со встроенным радиоприемником
Руководство по монтажу и эксплуатации на русском языке
Монтажный набор согласно руководству по монтажу и эксплуатации

Технические характеристики	ASW4000KIT
Питание от электросети	?230В / 50 Гц
Максимальный вес створки ворот	400 кг
Максимальная ширина створки ворот	4 м
Максимальный крутящий момент	320 Нм
Степень защиты оболочки	IP54
Интенсивность работы	25%

Дополнительные аксессуары к серии ASI

AT - 4

Пульт

DIP

Радиокодовая
клавиатура

P5103

Фотоэлементы

F5000 / F5002

Проблесковая лампа

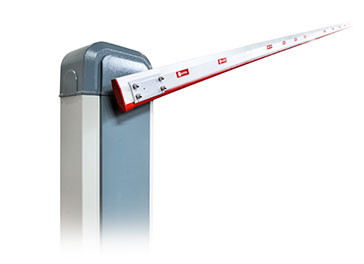

Шлагбаум ASB6000 (AN-Motors)

Шлагбаум ASB6000 — выгодная возможность ограничения доступа на закрытую территорию. Подходит для проезда шириной от 3 до 6 м с высокой интенсивностью движения. Наличие трех балансировочных пружин в комплекте позволяет сбалансировать стрелу длиной от 3 до 6 м, т.е. делает модель универсальной.

Комплекты для проезда шириной от 4 до 6 метров:

Шлагбаум ASB6000

—

(с комплектом прямоугольной стрелы длиной 4,3 метра)

515

Шлагбаум ASB6000

—

(с комплектом прямоугольной стрелы длиной 5,3 метра)

525

Шлагбаум ASB6000

—

(с комплектом прямоугольной стрелы длиной 6,3 метра)

557

Шлагбаум ASB6000

—

(с комплектом круглой стрелы длиной 6,3 метра)

588

рекомендуется для регионов с повышенной ветровой нагрузкой

Шлагбаум ASB6000 поставляется с отрегулированным положением стрелы, настроенными конечными положениями и подключенным блоком управления, т.е. максимально готовым к монтажу и эксплуатации.


Особенности и преимущества
Удобство эксплуатации	Высокая интенсивность использования	Подходит для организации проезда с высокой интенсивностью движения
	Ручная механическая разблокировка	Перемещение стрелы вручную в случае отсутствия электроэнергии
	Внешний блок управления	Возможность внешней установкиблока управления для регулирования проезда, например с пункта охраны
Безопасность	Самоблокирующийся редуктор	Предотвращение несанкционированного открытия ворот
	Бесконтактные (магнитные) выключатели конечных положений Дополнительные (электромеханические) защитные конечные выключатели	Надежная и точная остановка стрелы шлагбаума в конечном положении
	Оснащение рейки шлагбаума амортизирующим демпфером	Предотвращение возможного ущерба от контакта рейки с машиной или человеком
	Возможность подключения дополнительных устройств безопасности (фотоэлементов, сигнальных ламп)	Обеспечение дополнительной безопасности эксплуатации шлагбаума
Надежность	Прочный стальной корпус	Надежная защита механизма шлагбаума от повреждений и воздействия окружающей среды
Надежность	Исполнение всех внутренних движущихся частей из стали	Обеспечение повышенного ресурса эксплуатации шлагбаума
Функциональность	Балансировочные пружины в комплекте	Возможность балансировки стрелы длиной от 3 до 6 м
	Настройка времени паузы до автоматического закрытия	Отсутствие необходимости подавать дополнительную команду на закрытие
	Возможность подключения устройств управления и контроля доступа (радиокодовой клавиатуры), организации светофорного регулирования	Расширение функциональности шлагбаума

Комплект поставки

Тумба шлагбаума
Встраиваемый блок управления с радиоприемником
Пульт дистанционного управления – 2шт.
Руководство по монтажу и эксплуатации на русском языке
Монтажный набор согласно руководству по монтажу и эксплуатации

Технические характеристики	ASB6000
Питание от электросети	≈230В / 50 Гц
Крутящий момент	200 Нм
Максимальное время открытия / закрытия	6 с
Эффективная ширина проезда	3-6 c
Степень защиты оболочки	IP44
Интенсивность работы	70%

Комплектующие для шлагбаума

Подбираются исходя из требуемой ширины перекрываемого проезда

Комплект прямоугольной стрелы для шлагбаума RBN7/KIT


RBN7 Профиль рейки		FRK99 Демпфер		RBN91 Заглушка

Комплект круглой стрелы для шлагбаума RBN6-K/KIT

Разработан специально для регионов с повышенной ветровой нагрузкой


WAC1 Комплект крепления круглой шлагбаумной рейки		RBN6/K Профиль рейки круглый		RBN92 Заглушка круглая

Дополнительные аксессуары к серии ASL

WA11C

Стационарная опора

WA12C

Подвижная опора

AST

Светоотражатели

AT-4

Пульт

DIP

Радиокодовая
клавиатура

AR-1-500

Внешний
радиоприемник

P5103

Фотоэлементы

AH90

Обогревательный
элемент

F5000 / F5002

Проблесковая лампа

Аксессуары (AN-Motors)

AT-4

Миниатюрный четырехканальный пульт дистанционного управления

При нажатии на кнопку посылается импульс на открытие / закрытие ворот или шлагбаума.

Миниатюрный пульт в виде брелока
Привлекательный дизайн
Динамический код
До четырех управляемых устройств
Ударопрочный

AR-1-500

Внешний универсальный радиоприемник

Предназначен для дистанционного управления воротной автоматикой.

Память на 500 пультов
Компактные размеры
Встроенный кабель для подключения

P5103

Фотоэлементы — элементы системы безопасности

Предназначены для распознавания препятствия, находящегося в зоне действия фотоэлементов. В случае прерывания светового луча, проходящего между приемником и передатчиком, привод останавливает и отводит ворота или шлагбаумную рейку в противоположном направлении.

Компактные размеры
Визуализация установки и настройки с помощью светодиодов

F5000

Светодиодная проблесковая лампа — элемент системы безопасности

Предназначена для предупреждения (сигнализации) о движении автоматизированных ворот, шлагбаумов. Может использоваться с любыми типами автоматики AN-Motors и других производителей. Широкий диапазон питающего напряжения

Низкое энергопотребление
Режим работы с миганием или без мигания
Встроенная антенна
Монтаж на горизонтальную или вертикальную поверхность
Установка вне помещения

F5002

Проблесковая лампа — элемент системы безопасности

Предназначена для предупреждения (сигнализации) о движении автоматизированных ворот, шлагбаумов.

Режим работы с миганием или без мигания
Монтаж на горизонтальную или вертикальную поверхность
Установка вне помещения

AH90

Обогревательный элемент

Предназначен для расширения диапазона рабочих температур устройств автоматизации (откатных приводов, шлагбаумов) до 60° С.

Встроенный термостат обеспечивает автоматическое включение, отключение обогрева
Силиконовая оболочка обеспечивает эффективное рассеивание тепла

A-Box

Коммутационный комплект

Предназначен для подключения к системе управления электроприводом датчиков безопасности (датчика калитки и датчиков ослабления тяговых тросов или только оптосенсеров нижней кромки), расположенных на полотне ворот.

DIP

Радиокодовая цифровая клавиатура - радиопередатчик, который активируется после набора определенной цифровой комбинации

Предназначена для дистанционного управления воротной автоматикой. Управление одним или двумя устройствами (двухканальная)

Беспроводная. Не требуется энергомонтажа
Накладной монтаж внутри и снаружи помещения
Подсветка клавиатуры
Звуковая индикация
Низкое энергопотребление. Автоматический переход в спящий режим
Безопасность цифрового кода – 99 999 999 возможных комбинаций

RM0104

Комплект механизма разблокировки потолочного привода секционных гаражных ворот. Шнур 4,5метра / 6 метров
Предназначен для перехода потолочного электропривода секционных гаражных ворот в ручное управление при отсутствии электроэнергии. Пользователь с помощью оригинального ключа и замка на внешней поверхности ворот размыкает каретку привода и открывает ворота вручную.

RM0104-4500 (4.5м)

17.3

RM0104-6000 (6 м.)

20.4

Аксессуары (Marantec)

Радиоуправление

Digital 302, 304, 313

Двух-, трех- и четырехканальные пульты дистанционного управления

При нажатии на кнопку посылается импульс на открытие / закрытие ворот.

Совместим с системой Homelink
Привлекательный дизайн и эргономичная форма
Оптимальный комплект поставки
Технология MulitBit – более 281 трлн вариантов кодировки
Высокая степень защиты корпуса от пыли и влаги
Конкурентная стоимость

Технические характеристики	Digital 302	Digital 304	Digital 313
Рабочая частота (МГц)	433,92	433,92	433,92
Кол-во управляемых устройств	2	4	3
Габаритные размеры (мм)	38x72x12	38x72x12	34x50x12

Комплект поставки

Мини-пульт ДУ
3В миниатюрный элемент питания CR 2032
Штекер кодирования
Настенное крепление
Держатель для противосолнечного козырька

Digital 302

14.5

Digital 304

15.5

Digital 313

Digital 323

Пульт дистанционного управления трехканальный автомобильный

При нажатии на кнопку посылается импульс на открытие / закрытие ворот.

Совместим с системой Homelink
Миниатюрный пульт, работающий от прикуривателя или 12В выхода в автомобиле
Привлекательный дизайн и эргономичная форма
Оптимальный комплект поставки
Технология MulitBit – более 281 трлн вариантов кодировки
Высокая степень защиты корпуса от пыли и влаги

Технические характеристики	Digital 323
Рабочая частота (МГц)	433,92
Кол-во управляемых устройств	3
Питание (В)	12
Габаритные размеры (мм)	38x64

Комплект поставки

Мини-пульт ДУ трехканальный
Штекер кодирования

Digital 339.2, 343.2

Приемник блока ДУ наружный 1-но и 2-х канальный

Совместим с системой Homelink
Совместим с продуктами Marantec и других производителей
Конкурентная стоимость

Технические характеристики	Digital 339.2	Digital 339.2
Рабочая частота (МГц)	433,92	433,92
Кол-во управляемых устройств	1	2
Номинальное напряжение	Постоянный или переменный ток, 12-24 В
Степень защиты оболочки (IP)	20	20
Габаритные размеры (мм)	66x62х31	66x62х31

Комплект поставки

Универсальный приемник
Соединительный кабель
Комплектующие для монтажа

Digital 339.2

Digital 343.2

Дополнительное управление

Command 107

Панель управления кнопочная

При нажатии на кнопку посылается импульс в следующей последовательности: открыть / стоп / закрыть.

Подсветка кнопки управления движением ворот
Управление встроенной подсветкой привода
Режим «отпуск» – отключение радиосигнала пультов управления на случай длительного отсутствия (в этом случае ворота можно открыть только с помощью панели управления из гаража)
Оптимальный комплект поставки
Привлекательная цена

Технические характеристики	Digital 339.2
Питание (В постоянного тока)	24
Габаритные размеры (мм)	74x125x17
Вес (г)	200

Комплект поставки

Панель управления кнопочная
Двужильный кабель (9000 мм)
Комплектующие для монтажа

8.4

Устройства безопасности

Special 630

Однонаправленные фотоэлементы

Оптическое устройство безопасности для защиты от наезда ворот на препятствие. В случае прерывания светового луча, проходящего между приемником и передатчиком, привод останавливает и отводит ворота на 20 см в противоположном направлении.

Компактные размеры
Высокая степень защиты корпуса от пыли и влаги
Оптимальный комплект поставки

Технические характеристики	Special 630
Дальность действия	8 м
Питание (В постоянного тока)	24
Степень защиты оболочки (IP)	65
Габаритные размеры (мм)	39x85x19

Комплект поставки

Однонаправленные фотоэлементы
Два соединительных кабеля длиной 10 м
Четыре кабельных соединителя
Комплектующие для монтажа

Protect-Switch 190

Коммутационный набор (для подключения контакта калитки)

Предназначен для подключения к системам управления электроприводами датчиков безопасности, расположенных на полотне секционных ворот:

Датчик калитки
Датчик ослабления тяговых тросов

Комплект поставки

Коробка распределительная с модулем коммутационным
Спиральный кабель 1,6 м
Металлическая пластина крепления
Клеммная колодка
Соединительный кабель 8 м

52.5

Optokit

Комплект оптосенсоров с коммутационным набором

Предназначен для подключения к приводам серии STA для повышения безопасности эксплуатации ворот. Использование комплекта оптосенсоров расширяет функциональные возможности новых систем и позволяет подключать:

Сигнальную лампу
Фотоэлементы
Радиоприемник – для управления воротами дистанционным пультом

Технические характеристики	Optokit
Питание (В постоянного тока)	12В
Диапазон рабочих температур	–25 ° С …+60 ° С
Степень защиты оболочки (IP)	65

Комплект поставки

Модуль расширения функциональных возможностей привода ZM SKS-B
Коммутационный набор для подключения оптосенсоров и иных датчиков (датчик калитки);
Оптосенсоры

100

Прочие аксессуары

Command 108

Устройство для настройки блока управления привода

Устройство служит для удобного программирования приводов Сomfort 270/280. Благодаря проводу длиной 3 м в комплекте настройку можно осуществлять, стоя на полу гаража.

Удобная настройка всех функций привода
Концепция EOS-программирования, единая для всех устройств Marantec
Отображение настраиваемых параметров на ЖК-дисплее

Технические характеристики	Command 108
Габаритные размеры (мм)	48x88x14
Вес (г)	80

Комплект поставки

Устройство настройки блока управления привода
Соединительный провод со штекером (3000 мм)

35.7

Special 302

Трос разблокировки с крепежом

Позволяет осуществить внешнюю механическую разблокировку привода (например, при отключении электроэнергии).

Технические характеристики	Special 302
Длина троса (мм)	4500
Габаритные размеры (мм)	250x50x295
Вес (г)	600

Комплект поставки

Трос разблокировки
Крепежный материал

36.5

Special 104

Удлинительная тяга (для высокого монтажа ворот)

Технические характеристики	Special 104
Длина (мм)	1000	2125
Вес (г)	1200	2900

Комплект поставки

Удлинительная тяга
Комплектующие для монтажа

Special 104 (1000 мм)

Special 104 (2125 мм)

Автоматика для ворот

Приводы для гаражных ворот серии ASG (AN-Motors)

Поставляются в комплектах, включающих все необходимое для автоматизации гаражных ворот:

Особенности и преимущества

Комплект поставки

Дополнительные аксессуары к серии ASG

Приводы для гаражных ворот Comfort 270, Comfort 280

Мощные и скоростные приводы в стильном белом корпусе

Поставляются в комплектах, включающих все необходимое для автоматизации гаражных ворот:

Особенности и преимущества

Комплект поставки

Тип приводной рейки (цепная или ременная) вы можете выбрать самостоятельно

Дополнительные аксессуары для приводов Comfort 270, Comfort 280

Приводы для гаражных ворот Comfort 50, Comfort 60, Comfort 60L

Качественные немецкие приводы по привлекательной цене

Поставляются в комплектах, включающих все необходимое для автоматизации гаражных ворот:

Особенности и преимущества

Комплект поставки

Дополнительные аксессуары для приводов Comfort 50, Comfort 60, Comfort 60L

Приводы для промышленных ворот серии ASI (AN-Motors)

Поставляются в комплектах, включающих все необходимоедля автоматизации промышленных ворот:

Особенности и преимущества

Комплект поставки ASI50KIT

Комплект поставки ASI100KIT

Дополнительные аксессуары к серии ASI

Комплекты для промышленных ворот STA

Оптимальное европейское решение для автоматизации промышленных ворот

Поставляются в комплектах, включающих все необходимоедля автоматизации промышленных ворот:

Особенности и преимущества

Комплект поставки

Дополнительные аксессуары к серии ASI

Приводы для промышленных ворот Dynamic

Проверенная временем классическая линейка приводов для промышленных ворот

Поставляются в комплектах:

Особенности и преимущества

Обязательный комплект поставки *

* Все элементы системы автоматизации промышленных ворот поставляются отдельно

Аксессуары для промышленных приводов Dynamic xs.base

Аксессуары для промышленных приводов Dynamic xs.plus

Приводы для откатных ворот серии ASL (AN-Motors)

Поставляются в комплектах ASL500KIT, ASL1000KIT и ASL2000KIT:

Особенности и преимущества

Комплект поставки

Дополнительные аксессуары к серии ASL

Приводы для распашных ворот серии ASW распашные (AN-Motors)

Поставляются в комплекте:

Особенности и преимущества

Комплект поставки

Дополнительные аксессуары к серии ASI

Приводы для распашных ворот серии ASW рычажные (AN-Motors)

Поставляются в комплекте:

Особенности и преимущества

Комплект поставки

Дополнительные аксессуары к серии ASI

Шлагбаум ASB6000 (AN-Motors)

Комплекты для проезда шириной от 4 до 6 метров:

Особенности и преимущества

Комплект поставки

Комплектующие для шлагбаума

Подбираются исходя из требуемой ширины перекрываемого проезда

Дополнительные аксессуары к серии ASL

Аксессуары (AN-Motors)

AT-4

AR-1-500

P5103

F5000

F5002

AH90

A-Box

DIP

RM0104

Аксессуары (Marantec)

Радиоуправление

Digital 302, 304, 313

Digital 323

Digital 339.2, 343.2

Дополнительное управление

Command 107

Устройства безопасности

Special 630
